Sistema V-Erre

Il sistema radiante per gli spazi di posa ridotti

V-erre



DOCUMENTS AND RESOURCES

Radiant systems L02-913/3

I pannelli della serie V-ERRE rappresentano una gamma completa per il riscaldamento e raffrescamento a pavimento, progettata per qualsiasi tipo di edificio ad uso residenziale e commerciale e adatta sia alle nuove costruzioni che alla ristrutturazione.

Il pannello, disponibile in tre versioni, è composto da una lastra in EPS sinterizzato, in classe 200 per gli spessori ridotti (10 mm) e in classe 150 per quelli più ampi (da 20 a 60 mm). È accoppiato con un guscio in HIPS nero, che svolge una triplice funzione: protezione meccanica, connessione tra le diverse lastre e supporto (e bloccaggio) per la tubazione. Anche la geometria delle bugne ha un ruolo fondamentale dal punto di vista dell’installazione: semplifica infatti la posa dei tubi multistrato Mixal, Thermoline (PE-X) e Termoline (PE-RT) con diametro da 16 e 17 mm.

Realizzato in conformità alla UNI EN 13163 e marcato CE secondo le direttive europee, li pannello V-ERRE consente un passo di posa minimo di 50 mm ed è perfetto sia per sistemi radianti tradizionali che per sistemi a ridotta inerzia termica (anche tramite l’utilizzo di apposite livelline).

TIPOLOGIE DI PANNELLO V-ERRE

TEMPERATURE ESTREME

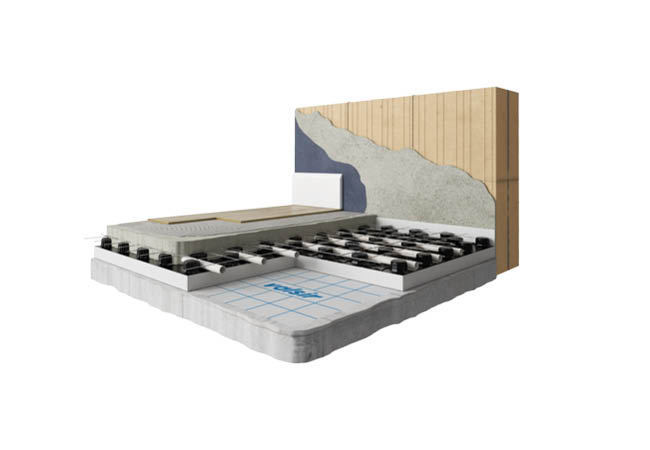

Pannello V-ERRE Standard

Realizzato in EPS bianco, è lo standard di riferimento tra i pannelli bugnati per l’impianto radiante, con lastra in HIPS termoformata che serve sia come protezione antiurto che come supporto per bloccare facilmente le tubazioni.

COMPATIBILITÀ

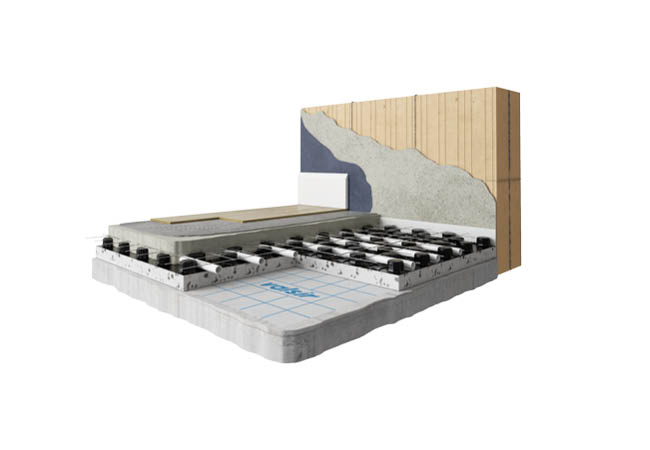

Pannello V-ERRE EVO

Mantiene le medesime caratteristiche del pannello bugnato standard, ma si distingue per la presenza di materia prima riciclata per oltre il 20% del totale. È conforme al Decreto sui Criteri Ambientali Minimi (CAM) del 23/06/2022, caratteristica che lo rende ideale per gli appalti pubblici.

ECOSOSTENIBILITÀ

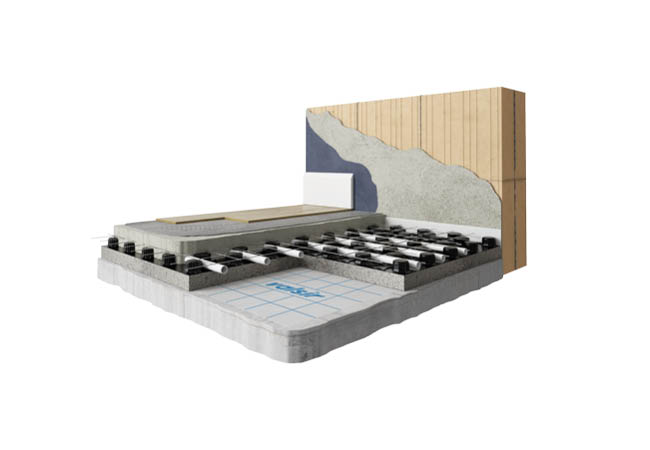

Pannello V-ERRE Grafite

Rispetto alle altre varianti, si distingue per il colore grigio dovuto all’aggiunta di grafite alla mescola in EPS. È il pannello con le migliori capacità isolanti dell’intera gamma (W/mK 0,03).

CARATTERISTICHE DEL SISTEMA V-ERRE

v-erre strati v-erre altezza
Caratteristiche del pannello Unità di misura V-ERRE
Classe di resistenza - Classe 200 150
Tipo superficie - Preformata
Dimensioni utili pannello mm x mm 1400x800
Passo minimo di posa mm 50
Spessore isolante mm 10 - 20 - 30 -
40 - 50 - 60
Spessore totale mm 32 - 42 - 52 -
62 - 72 - 82
Resistenza a compressione kPa 200 - 150
Resistenza alla flessione kPa 250 - 200
Resistenza al fuoco - Euroclasse F
Resistenza al fuoco EPS - Euroclasse E
Conducibilità termica W/mK 0,033
Resistività termica m2K/W 0,30 - 0,61 - 0,91 -
1,21 - 1,52 - 1,82
