CONNEX-T

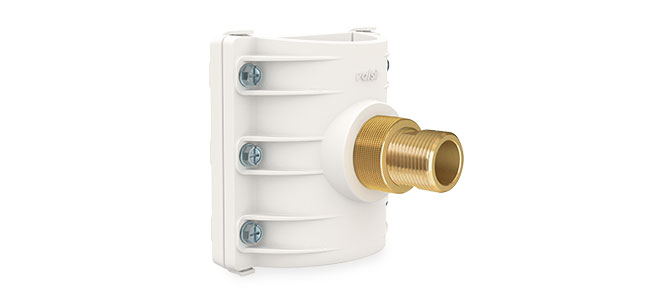

COLLARE DI DERIVAZIONE PER SISTEMI MULTISTRATO
DOCUMENTI E RISORSE
| Brochure Pexal Connex-T | L02-713/0 |
| Collare di derivazione PEXAL-CONNEX-T | T02-162 |
| CONNEX | T02-360 |
Pexal Connex-T è studiato per ridurre al minimo il margine di errore e per facilitare al massimo l’installazione: non è sempre facile intervenire su tubazioni già esistenti, sia per la posizione in cui si opera che per gli spazi, molto spesso ridotti, in cui si svolge l’installazione.
Connex-T è una vera e propria rivoluzione nell’installazione dei sistemi multistrato.
Sviluppato per realizzare derivazioni su tubazioni multistrato nuove o esistenti di grosso diametro, riduce sensibilmente il tempo di posa e i costi di installazione e favorisce gli interventi di manutenzione.
Il particolare profilo di innesto sulla tubazione è stato progettato e ingegnerizzato per ridurre al minimo le perdite di carico.
Testato in accordo ai più severi standard internazionali sui sistemi multistrato e sottoposto ai più severi test qualitativi, Connex-T ha una durabilità garantita di almeno 50 anni nel pieno rispetto delle normative; può essere impiegato a pressioni di 10 bar e con temperature fino a 95°C.
PUNTI DI FORZA
DI PEXAL CONNEX-T
TUBAZIONI GIÀ INSTALLATE
Connex-T permette di realizzare una derivazione con una sensibile riduzione di costi legati sia al materiale utilizzato che alla manodopera. Con i sistemi tradizionali per realizzare una derivazione si deve tagliare una porzione di tubo piuttosto lunga e inserire 2 raccordi. Connex-T può essere installato senza dover tagliare il tubo e senza installare ulteriori raccordi.
RESISTENZA E DURATA
Eccezionali caratteristiche di resistenza meccanica grazie al corpo in tecnopolimero. Durabilità garantita 50 anni, a pressioni di 10 bar e temperature di funzionamento fino a 95°C.
INSTALLAZIONE SICURA
I fori di passaggio delle viti di chiusura sono provvisti di speciali profili che ne evitano lo sfilamento durante la posa. Controdadi integrati all’interno del semiguscio posteriore per semplificare la chiusura delle viti ed evitarne lo sfilamento. La ghiera di bloccaggio dell’inserto filettato evita un serraggio troppo stretto che potrebbe danneggiare la tubazione.
QUALITÀ TESTATA
Pexal Connex-T viene testato in accordo alle più severe normative internazionali sui sistemi multistrato (DVGW W542, DVGW W534, EN ISO 21003 -2 -3 e -5). È prodotto con materiali completamente riciclabili e i processi di produzione impiegati sono energeticamente efficienti e a ridotto impatto, secondo i principi del Green Building.
AMPIEZZA DI GAMMA
Disponibile nei diametri da 50 mm a 90 mm con derivazione (da 1/2” a 1”), Connex-T non riduce il passaggio nella tubazione e lo speciale profilo dell’inserto riduce al minimo le perdite di carico.
ADATTO ALL’ACQUA POTABILE
Il sistema è composto da materiali completamente atossici e certificati per il trasporto di fluidi alimentari e acqua potabile.
Dimensioni e derivazioni
| PEXAL Ø TUBO | Ø USCITA |
|---|---|
| 50 | 1/2"M |
| 63 | 3/4"M |
| 75 | 3/4"M |
| 75 | 1"M |
| 90 | 1"M |
I dettagli che fanno la differenza
Nello sviluppo di Connex-T sono state introdotte una serie di soluzioni innovative studiate al fine di ridurre i tempi di installazione ed eliminare i margini di errore, in modo da agevolare l’installatore che spesso deve operare in spazi stretti.
Ghiera di bloccaggio con fine corsa
La ghiera di bloccaggio dell’inserto filettato è stata pensata per un’installazione facile e sicura. È dotata di un sistema di fine corsa che evita forze di serraggio troppo elevate che potrebbero danneggiare la tubazione multistrato.
Sistema di bloccaggio dei semigusci
Speciali agganci posti sui semigusci permettono di bloccare le due parti del Connex-T prima del bloccaggio finale con le viti di chiusura, evitando che i due pezzi si sgancino cadendo a terra.
Sistema anti sfilamento delle viti
Nei fori di passaggio delle viti di chiusura sono stati realizzati speciali profili che evitano lo sfilamento durante la posa. La testa della vite permette di utilizzare sia chiave a tubo sia avvitatore/cacciavite per il serraggio.
Controdadi integrati
All’interno del semiguscio posteriore sono integrati dei controdadi che garantiscono un miglior serraggio delle viti di chiusura.
La sede dove sono inseriti è studiata per evitarne lo sfilamento durante la posa e garantire una coppia di serraggio più elevata..
