CONNEX-T

ABRAZADERA DE DERIVACIÓN PARA SISTEMAS MULTICAPA

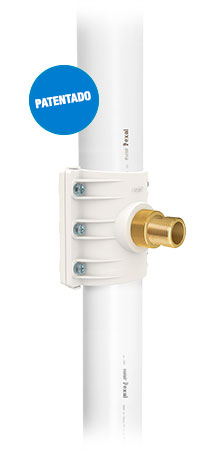

Connex-T, abrazadera para tuberías multicapa

DOCUMENTOS Y RECURSOS

CONNEX-T L02-732/1

CONNEX-T T02-162

Pexal Connex-T se ha diseñado para minimizar el margen de error y facilitar al máximo la instalación: no siempre es fácil trabajar en tuberías existentes, tanto por la ubicación como por el espacio, muy a menudo reducido, en el que se realiza la instalación.

Connex-T es una auténtica revolución en la instalación de sistemas multicapa.

Desarrollado para realizar derivaciones en tuberías multicapa de gran diámetro nuevas o ya existentes, reduce significativamente el tiempo de colocación y los costes de instalación y favorece las intervenciones de mantenimiento.

El perfil de acoplamiento particular de la tubería se ha diseñado y fabricado para minimizar las pérdidas de carga.

Probado según las normas internacionales más estrictas para sistemas multicapa y sometido a las pruebas de calidad más rigurosas, Connex-T tiene una durabilidad garantizada de al menos 50 años en plena conformidad con la normativa; puede utilizarse a presiones de 10 bar y temperaturas de hasta 95°C.

PUNTOS FUERTES

DE PEXAL CONNEX-T

Abrazadera tubos multicapa
TUBERÍAS YA INSTALADAS

Connex-T permite realizar una derivación con una reducción significativa de los costes relacionados tanto con el material utilizado como con la mano de obra. Con los sistemas tradicionales, para hacer una derivación hay que cortar un trozo de tubo bastante largo e insertar 2 conexiones. Connex-T puede instalarse sin cortar el tubo y sin instalar otros conexiones.

RESISTENCIA Y DURABILIDAD
RESISTENCIA Y DURABILIDAD

Excepcionales características de resistencia mecánica gracias al cuerpo de tecnopolímero. Durabilidad garantizada 50 años, a presiones de 10 bar y temperaturas de funcionamiento de hasta 95°C.

INSTALACIÓN SEGURA
INSTALACIÓN SEGURA

Los orificios de paso de los tornillos de cierre están dotados de perfiles especiales que impiden que se salgan durante la instalación. Contratuercas integradas en el interior de la semicarcasa trasera para simplificar la fijación de los tornillos y evitar que se salgan. El casquillo de bloqueo del inserto roscado evita un apriete excesivo que podría dañar la tubería.

CALIDAD PROBADA
CALIDAD PROBADA

Pexal Connex-T se prueba de acuerdo con las normas internacionales más estrictas para sistemas multicapa (DVGW W542, DVGW W534, EN ISO 21003 -2 -3 y -5). Se fabrica con materiales totalmente reciclables y los procesos de producción utilizados son eficientes desde el punto de vista energético y de bajo impacto, según los principios de la Edificación Sostenible.

AMPLIA GAMA
AMPLIA GAMA

Disponible en diámetros de 50 mm a 90 mm con derivación (de 1/2" a 1"), Connex-T no reduce el paso en la tubería y el perfil especial del inserto minimiza las pérdidas de carga.

APTO PARA AGUA POTABLE
APTO PARA AGUA POTABLE

El sistema está formado por materiales completamente atóxicos y certificados para el transporte de fluidos alimenticios y agua potable.

Medidas y derivaciones

PEXAL Ø TUBOØ SALIDA
50 1/2"M
63 3/4"M
75 3/4"M
75 1"M
90 1"M
Valsir Connex-T

Los detalles que marcan la diferencia

A la hora de desarrollar Connex-T se han introducido una serie de soluciones innovadoras estudiadas para reducir el tiempo de instalación y eliminar los márgenes de error, de forma que se facilite la labor al instalador, que a menudo tiene que trabajar en espacios reducidos.

Casquillo
Casquillo de bloqueo con tope

El casquillo de bloqueo del inserto roscado se ha diseñado para una instalación fácil y segura. Está equipado con un sistema de tope final que evita fuerzas de apriete demasiado altas que podrían dañar la tubería multicapa.

Bloqueo
Sistema de bloqueo de las semicarcasas

Los ganchos especiales de las semicarcasas permiten bloquear las dos partes de Connex-T antes del bloqueo final con los tornillos de cierre, evitando que las dos piezas se separen y caigan al suelo.

Antiextracción
Sistema antiextracción de los tornillos

Se han realizado perfiles especiales en los orificios de paso de los tornillos que evitan que se salgan durante la instalación. La cabeza del tornillo permite utilizar una llave de tubo o un atornillador/destornillador para el apriete.

Contratuercas
Contratuercas incorporadas

Dentro de la semicarcasa trasera se han incorporado contratuercas que garantizan un mejor apriete de los tornillos de cierre.

El asiento donde se insertan se ha diseñado para evitar que se salgan durante la instalación y garantizar un par de apriete mayor.
