Nei sistemi radianti a pavimento, i tubi rappresentano l’elemento responsabile della distribuzione del fluido termovettore. La loro qualità, tipologia e compatibilità con il resto dell’impianto influiscono in modo determinante su efficienza, sicurezza e comfort. I tubi lavorano in sinergia con pannelli isolanti, massetto e sistema di regolazione per garantire una temperatura uniforme e stabile negli ambienti.

Tipologie di tubazioni per impianti a pavimento

Le principali categorie di tubi per impianti radianti comprendono soluzioni monostrato e multistrato. I primi, realizzati in PE-X-o PE-RT, si distinguono per la semplicità costruttiva e il costo contenuto, ma presentano una maggiore dilatazione termica e una minore rigidità dimensionale. I tubi multistrato, invece, uniscono i vantaggi delle tubazioni plastiche con quelle metalliche, garantendo migliori prestazioni in termini di stabilità e durata.

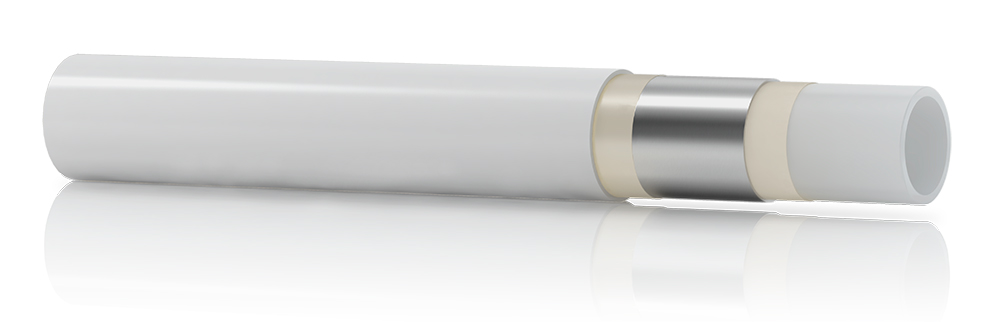

I tubi multistrato per impianti a pavimento sono composti da più strati di materiale: una struttura interna in polietilene reticolato, un’anima in alluminio saldata con metodo TIG o laser di ultima generazione, e un ulteriore rivestimento esterno in polietilene. Questa conformazione consente di:

• Evitare fenomeni di corrosione e formazione di alghe negli impianti grazie alla barriera totale all’ossigeno
• Ridurre la memoria plastica della tubazione e facilitare la posa della tubazione
• Ridurre la dilatazione termica lineare rispetto ai tubi plastici
• Migliorare la conducibilità termica e pertanto lo scambio di calore con il massetto

Prestazioni termiche e meccaniche dei tubi multistrato

Grazie alla loro struttura composita, i tubi multistrato offrono una combinazione ottimale di resistenza alla pressione, tenuta alle alte temperature e trasmissione del calore. Possono operare efficacemente in impianti con fluido a bassa temperatura (es. 30–40 °C), come quelli alimentati da pompe di calore. La ridotta dilatazione termica li rende particolarmente adatti per la posa in spazi complessi, evitando tensioni nei punti critici del circuito.

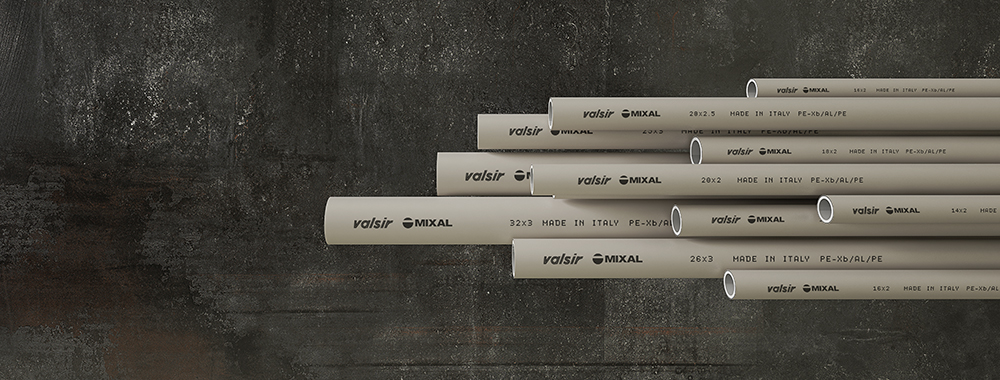

I tubi Mixal sono progettati con un’anima in alluminio, avvolta da due strati di polietilene reticolato. Questo conferisce al tubo:

• Una memoria di forma che ne facilita la posa
• Elevata flessibilità, utile nei cambi di direzione
• Resistenza a pressioni fino a 10 bar e temperature fino a 95 °C

Grazie alle loro caratteristiche tecniche, i tubi Mixal mantengono l’uniformità dello scambio termico e migliorano l’omogenizzazione della temperatura superficiale.

Un’alternativa in PE-Xb

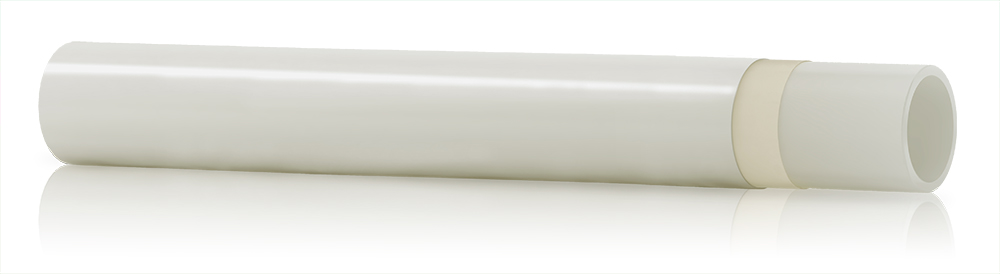

I tubi Thermoline, realizzati in PE-Xb, sono una valida alternativa ai tubi multistrato. Presentano una buona resistenza meccanica e una barriera all’ossigeno realizzata con uno strato di EVOH. Sono particolarmente adatti a impianti con tracciati complessi e condizioni di esercizio continue. La compatibilità con i principali sistemi di fissaggio e pannelli isolanti li rende versatili e facili da installare.

Scelte progettuali

La scelta del diametro del tubo per l’impianto a pavimento influisce sulla resa termica, sulla velocità del fluido e sulle perdite di carico. I diametri più utilizzati in ambito residenziale sono 16 e 17 mm. Diametri più piccoli (es. 12 mm) consentono un’installazione con spazi di posa contenuti, ma richiedono un’attenta progettazione per evitare eccessive perdite di carico. I diametri maggiori, invece, migliorano l’efficienza su superfici più estese e sono più sicuri rispetto a possibili ostruzioni delle tubazioni dovute a frammenti o altro.

I tubi multistrato sono progettati per integrarsi efficacemente sia con pannelli bugnati che lisci. Nei pannelli bugnati, le bugne guidano e mantengono il tubo in posizione con passo regolare, mentre nei pannelli lisci sono spesso impiegate clips o guide per l’ancoraggio. Una corretta combinazione pannello-tubo riduce le dispersioni termiche verso il basso e ottimizza la trasmissione del calore all’ambiente.

I tubi per riscaldamento a pavimento devono rispettare normative tecniche precise. Le più rilevanti sono:

• UNI EN ISO 21003, che regola i sistemi multistrato
• UNI EN 1264, specifica per i sistemi radianti a pavimento

Vantaggi funzionali dei tubi multistrato

L’uso di tubazioni multistrato per il riscaldamento a pavimento offre numerosi vantaggi funzionali: ridotta dilatazione termica, lunga durata utile (superiore ai 50 anni) resistenza alla corrosione, buona lavorabilità e compatibilità con giunzioni meccaniche. Queste caratteristiche riducono i tempi di installazione, aumentano la sicurezza dell’impianto e limitano le esigenze di manutenzione.

I tubi multistrato rappresentano una soluzione tecnica sempre affidabile per la realizzazione di impianti a pavimento, grazie alla loro resistenza, versatilità e compatibilità con le moderne esigenze energetiche. Sono particolarmente indicati in contesti residenziali e terziari. La selezione accurata del tipo di tubo, del diametro e dei materiali accessori è fondamentale per ottenere prestazioni ottimali nel tempo.
