LINEA
LA GOULOTTE POUR DOUCHES À L'ITALIENNE
DOCUMENTS ET RESSOURCES
| SIFONE-LINEA | T02-179 |
Composé d’un corps principal avec siphon et avec une large gamme de grilles disponibles en plusieurs mesures, le système Linea permet de réaliser des douches à l’italienne de nombreuses dimensions.
Le réglage en hauteur du support de la grille et du corps du siphon permet d’adapter le système aux besoins d’installation différentes et à l’épaisseur du revêtement.
LES POINTS FORTS
DE LINEA
GRILLES DESIGN
Solution à l’impact esthétique élevé grâce aux grilles en acier inoxydable au design raffiné, disponibles pour les longueurs : 300 - 700 - 800 900 - 1000 - 1200 mm.
PERSONNALISATION
Possibilité de personnalisation du design de la grille et de revêtir la grille avec le même revêtement du sol de la salle de bain.
TOTALEMENT RÉGLABLE
Réglage en hauteur du support de grille de 7 à 15 mm pour une parfaite adaptabilité à l'épaisseur du revêtement, et du corps du siphon de 111 à 143 mm.
GARDE D’EAU
Une garde d’eau de 50 mm représente une barrière efficace contre les odeurs, qui ne peuvent pas rentrer dans la pièce.
DÉBIT ÉLEVÉ
Le siphon Linea garantit un débit d'évacuation de 40 l/m, ce qui permet l'utilisation de pommeaux de douche à haut débit.
CORPS EN ABS
Le corps du siphon est réalisé en ABS pour favoriser l’adhésion aux systèmes d’imperméabilisation, pour une installation parfaite..
Personnalisation maximale

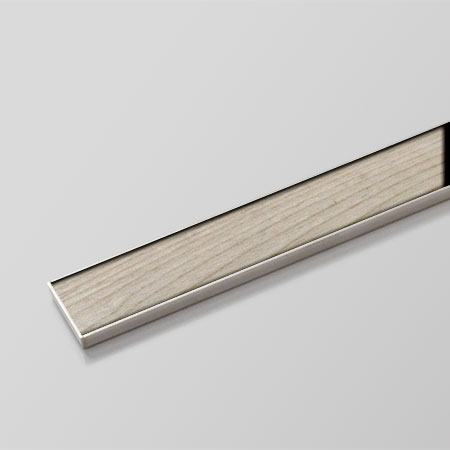

Linea offre la possibilité de carreler la grille de la goulotte de douche avec le même revêtement que le sol de la salle de bain.
La grille pouvant être carrelée est en acier inoxydable, est réversible et peut également être utilisée comme grille aveugle.
INSTALLATION
Phase 1
S’assurer d’avoir à disposition une grille de la bonne dimension, qui doit être achetée séparément. L’emballage comprend le corps du siphon doté d’une garde d’eau, le kit pour le réglage en hauteur, le bouchon de protection en EPS expansé, le support de grille réglable en hauteur et la fiche d’instructions pour le montage.
Phase 2
Après avoir fixé au corps du siphon les supports pour le réglage de la hauteur, raccorder le tuyau d’évacuation (diamètre 50 mm) et régler la hauteur des pieds pour atteindre la hauteur souhaitée.
Phase 3
Vérifier la bonne planéité du corps du siphon avec un niveau. Construire le ponceau en prenant soin de garantir que la pente soit adéquate pour un drainage correct (pente minimale de 2 %).
Phase 4
Procéder à l’imperméabilisation du sol et des parois.
Phase 5
Retirer la protection en EPS expansé et régler la hauteur du support de grille en l’adaptant à l’épaisseur du revêtement. Procéder à la pose du carrelage.
Phase 6
Dans le cas d'une grille pouvant être carrelée, après avoir posé le revêtement de la grille, l’installer dans le support approprié. La grille pouvant être carrelée, en acier inoxydable, est réversible et peut être utilisée dans la version inoxydable.
Phase 7
En cas de finition avec grille Valsir design, avant d'insérer la grille, installer les cales appropriées.
Phase 8
Le nettoyage du système est simple et rapide : il suffit de retirer la grille et le convoyeur.
